Kenwood Model 650 Stereo Integrated Amplifier

 Siamo nel 1977 , Kenwood tiene testa con grandi produttori Giapponesi , Pioneer , Mitsubishi , Sansui ,Denon e molti altri . Una ammiraglia quasi dual mono , la parte di alimentazione pre è condivisa per i due canali . Due ingombranti trasfo molto silenziosi , l'interno è pieno zeppo come pure il pannello . Ci sono tutti i comandi in voga ai tempi e con pomello in alluminio pieno .





Piuttosto ricercato , 130W canale , veniva costruito su ordine e non venduto in tutti i Paesi .

Oltre ad essere comunque un ampli prestigioso , la rarità ne aumenta il mito .

Per un restauro ho sul banco un esemplare quasi originale , 2 finali ed un paio di driver sono stati sostituiti con altrettanti compatibili ed affidabili .

Non sorprende per il suono  ed è tormentato da alcune scariche , anche con pot a zero .

Il canale dx è scomparso appoggiandomi mentre maneggiavo i cavi , se lo spingo dal frontale o sollevo un piedino questo canale va e torna...

Un poco di polvere nei bassifondi


L'interno è completamente occupato , ai lati radiatori con schede finali , al centro il doppio trasfo con filtro , subito sotto due schede ; una per alimentazioni pre , l'altra a sx per la protezione .

Le schede collegate al pannello sono tutte dedicate al pre /filtri/controlli.



I finali sono 2SA747 + 2SC1116 da 10A/100W , si trovano spesso sugli ampli di fine 70' ; sono in TO3 quindi validi rimpiazzi possono essere trovati nel malaugurato caso siano guasti gli originali .

Per i segnali di piccola potenza in TO92 oppure TO126 questo ampli (e molti altri) monta alcuni  transistor famosi per la poca affidabilità , spesso causa di scariche causali freddo/caldo , volume  .

Mi prenderò cura di questo Kenwood in modo approfondito , saranno sostituiti alcuni transistor , capacità elettrolitiche , alcuni elettrolitici saranno sostituiti con wima a film, le saldature saranno riviste ,relais pulito , switch , pot e un bel lavaggio .

L'ampli non è assolutamente repair-friendly , tranne la scheda delle alimentazioni ausiliarie le altre schede sono collegate in wire-rap con fili rigidi e misurati .Le schede , specialmente le finali non possono essere estratte se non smontando mezzo telaio , tutti questi fili vengono poi tormentati per lavorare sulla scheda . Nel service si estrae la scheda e si mozzano i fili !

Non consiglio di metterci le mani se non ci si carica di pazienza e molta attenzione !





Scheda driver lato interno
Nel contenitore metallico ci sono i differenziali di ingresso a fet



Scheda Driver revisionata


Per arrivare alle schede del pre si toglie il pannello ; il tutto rimane appeso con 18Kg di ampli da girare.


E' necessario per arrivare a pulire i contatti dei selettori e sostituire alcuni componenti

Seguono primi test prima di chiudere i finali nel case


Alcune misure

Non ci sono oscillazioni

E poi test a 5W per alcune ore


Intanto pulizia comandi

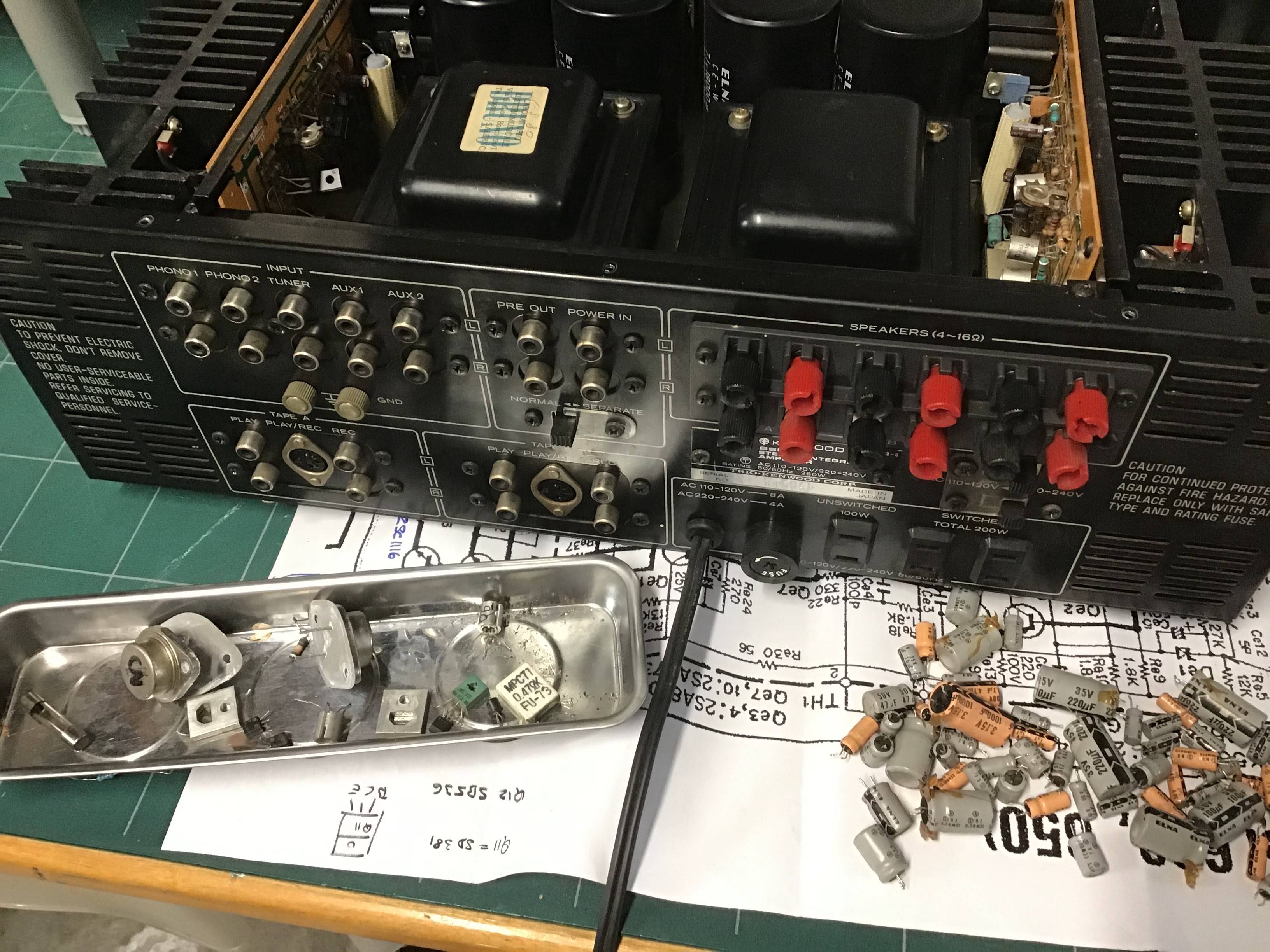

Componenti sostituiti



Ora bello luccicante e funzionale.
