Galactron MK120 - restauro Premium

Un altro Galactron è ospite per un maquillage completo .
Il proprietario ha fatto realizzare degli adattatori per sostituire gli obsoleti Amplificatori operazionali originali con chip più prestanti . Con questo "piggy" , si inserisce qualsiasi operazionale di tipo doppio con pinatura standard montandolo direttamente sullo zoccolo .
Inoltre , oltre alla sostituzione integrale degli elettrolitici ed altri eventuali passivi ,pulizia pot e switch, correzione saldature etc vengono sostituiti tutti i connettori posteriori .

così all'arrivo:






Il retro non offre molte possibilità di scelta sui connettori ; il possessore dell'ampli ha inserito su una basetta i connettori diffusori molto vicine per poter essere inseriti al posto degli originali a molletta .

Iniziamo con il ripristino delle schede

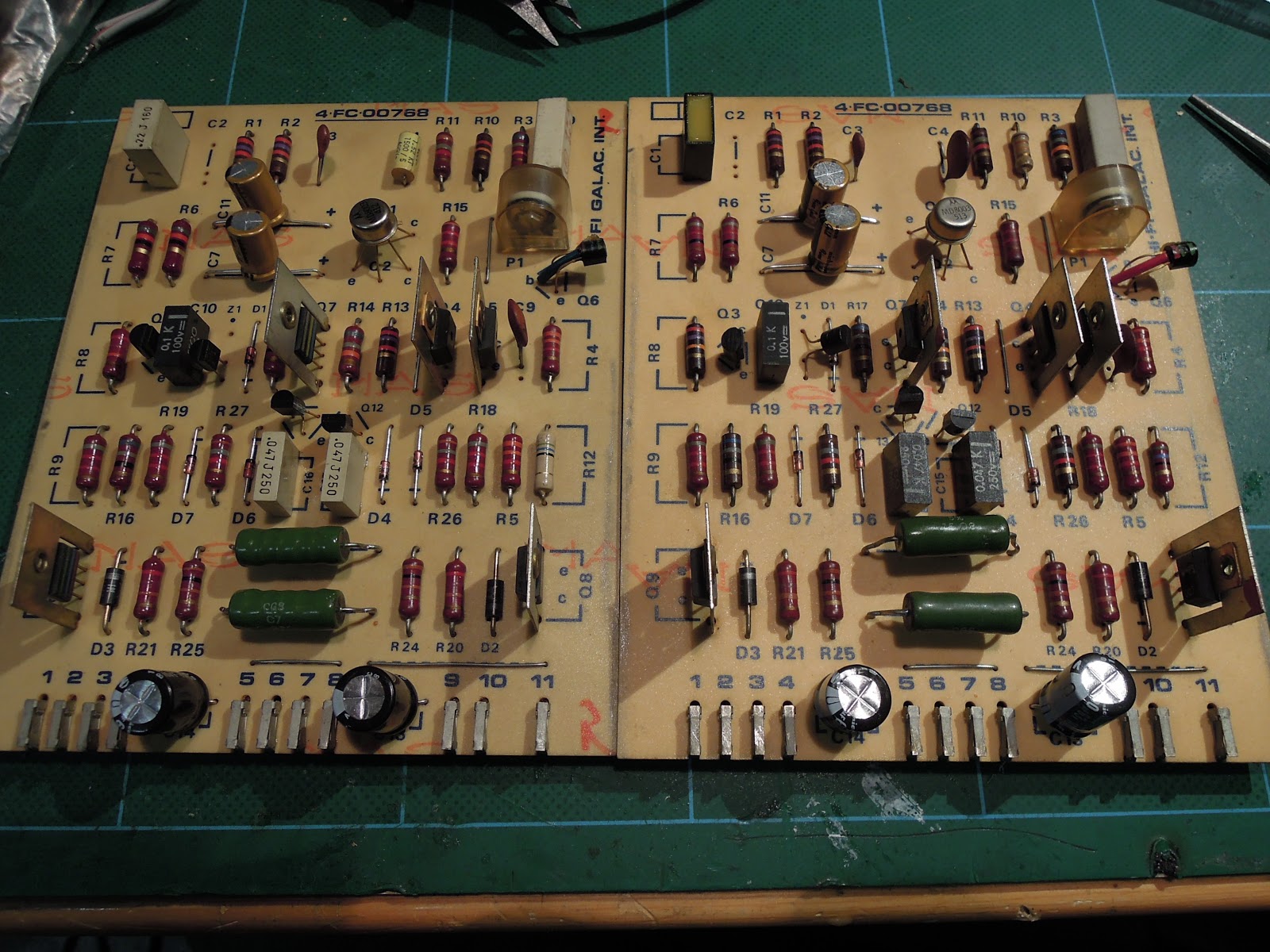

le 2 schede finali revisionate , notare i trimmer con con la protezione . Scelta indovinata con il senno del poi ...

Eliminato il vecchio operazionale sulla scheda pre ed inserito l'adattatore .


Quella sotto , è una schedina opzionale per aggiungere un secondo ingresso phono , è piuttosto rara .
I dip switch permettono di modificare il guadagno .Sul retro , l'RCA di ingresso corrispondente è identificato come Special .

La scheda filtri con operazionale sostituito .

La protezione sul relè invece non c'è . E' necessaria una buona pulizia .
Con cotton fioc e alcool iso , senza usare abrasivi si elimina lo strato depositato sui contatti .



Inserito l'ultimo operazionale , ne sono necessari 3.

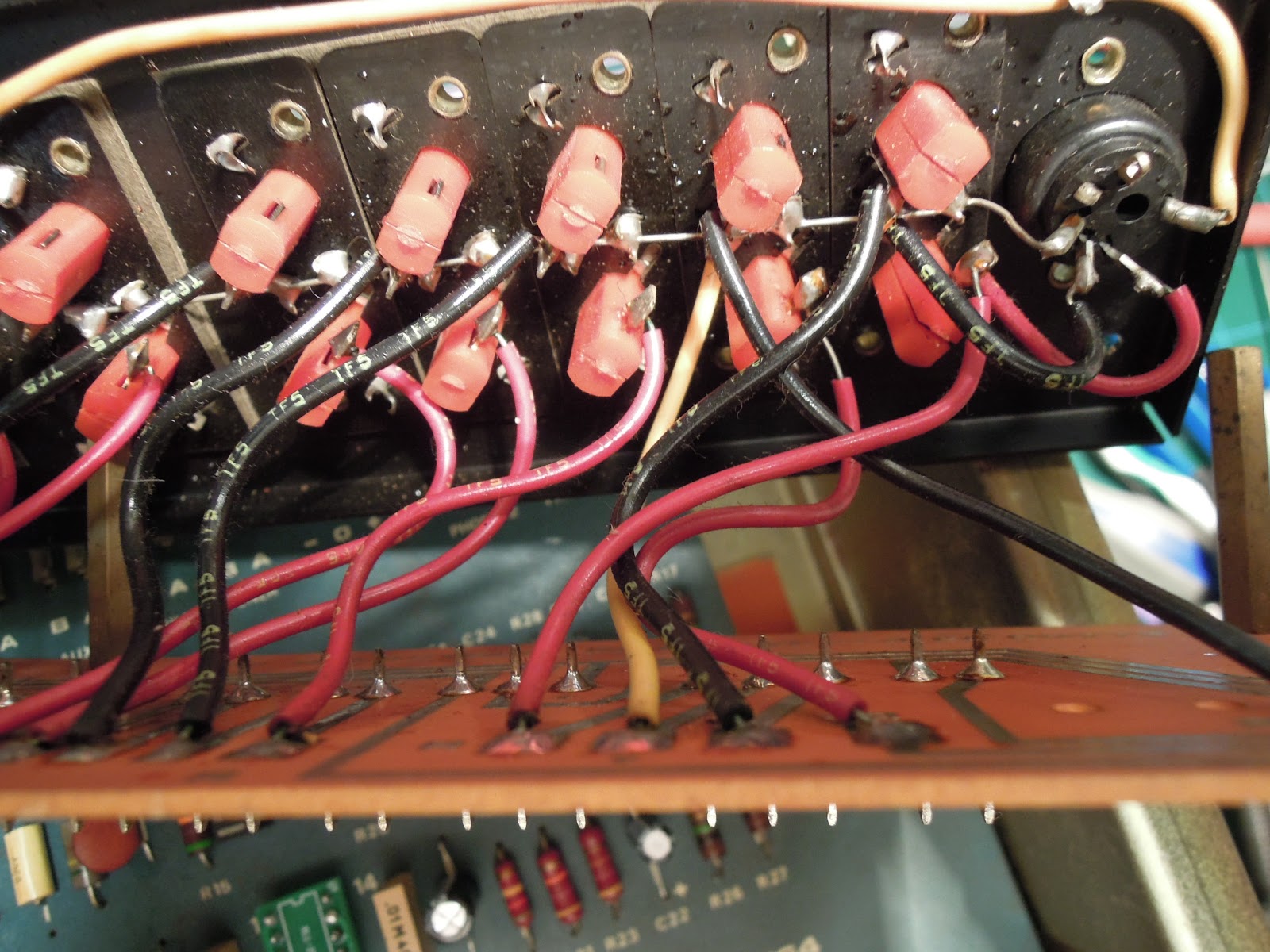

Ora vanno sostituiti i connettori gli RCA ; sono collegati ad un PCB con numerosi fili .






 Il posteriore inizia a prendere forma



Anche i connettori per diffusori



Inizio a fare qualche misura e collaudo , verifichiamo anche gli switch e potenziometri .
"Banchi  affollati "

Tutti gli ingressi e le uscite sono verificate. E' meglio anche verificare che il tutto sia ben assemblato e che a seguito di "scuotimenti" non si interrompi il segnale o generano scariche e rumori .
Ampli progettati  con numerose schede con filature e connettori soffrono spesso problemi di continuità del segnale.

Questo ampli è anche completo di una scheda aggiuntiva optional , un altra ingresso phono MM .

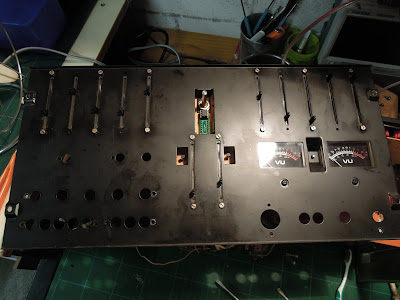

predisporre un telaio per montare i led sotto i vu-meter




effetto vecchiaia ponticelli pre-finale

Le lattine le sostituisco con la possibilità di inserire qualche uF in più


Passiamo alle misure



Ora basta lavorare !
Musica



Grazie della Visita !
Alla prossima
