STEG ST 140 Amplificatore integrato (1975 ca.)


Bellissimo ampli integrato di metà anni 70 , pannello affollato da una ricca dotazione di controlli .

Numerosi input , toni separati per i canali , un comodo loudness con intervento variabile ,filtri basso ed alto su 2 frequenze. Selettore modalità stereo-mono-reverse
Prima

Dopo















Sul retro separazione pre/finale tramite switch ed una dotazione rara di uscite diffusori sia standard che punto-linea .


L'interno è occupato sulla parte frontale da 7 schede estraibili montate su un bus che ospita anche commutatori e il cablaggio dei potenziometri .


Schede filtri , controllo toni attivi , schede preamplificatore ed una scheda Riaa .


I 2 finali sono sul retro , utilizza una coppia di complementari 2N5886 2n5884 .


Il cablaggio scorre nella parte inferiore ed è piuttosto ordinato ; ho visto in rete altre versioni in cui i cavetti di input che portano il segnale alla scheda pre è sostituito da un ampio flat rendendo il tutto ancora più ordinato e semplice da gestire.


Le due schede finali sono di revisione differente , anche il tipo di PCB è differente . Su una di queste sono presenti modifiche non riportate sull'altro canale . Il proprietario lo acquistò nuovo quindi , nacque con queste differenze .

E' stato relegato per  qualche lustro in cantina , è necessaria una revisione per riportarlo alle caratteristiche originali .



Problemi : l'ampli suona su un solo canale ed abbastanza "cupo " , giocando con il selettore posteriore la musica esce da entrambi i canali .

La sezione pre ha qualche problema , inserendo i toni scompare un canale , lo stesso utilizzando i filtri .

I connettori sul retro sono ossidati e in effetti la qualità ne risente muovendo i connettori .

I potenziometri sono molto frenati , il grasso si è seccato ed occorre applicare forza per girare ..


Pannello Posteriore

La scheda RIAA


Schede pre/filtri




Vista da sotto


Il pannello necessita di una bella pulizia, rimandiamo al termine




Belli i pomelli , di alluminio pieno

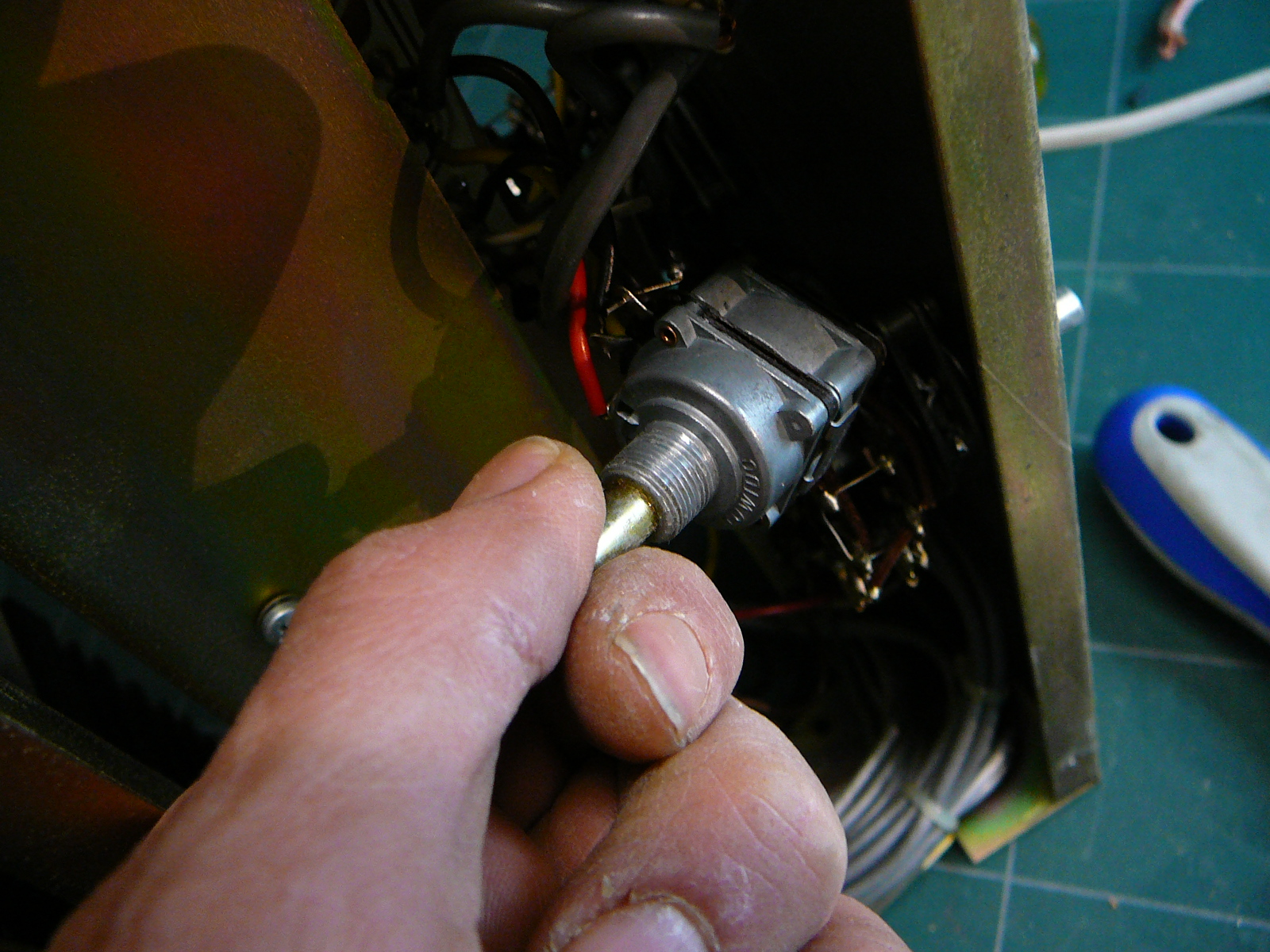

Potenziometri bloccati



Procedo con la riparazione :
Inizio con il controllo di toni che causano l'accecamento di un canale , alcune capacità sono aperte così come alcune resistenze .
I filtri e toni ora sono corretti .

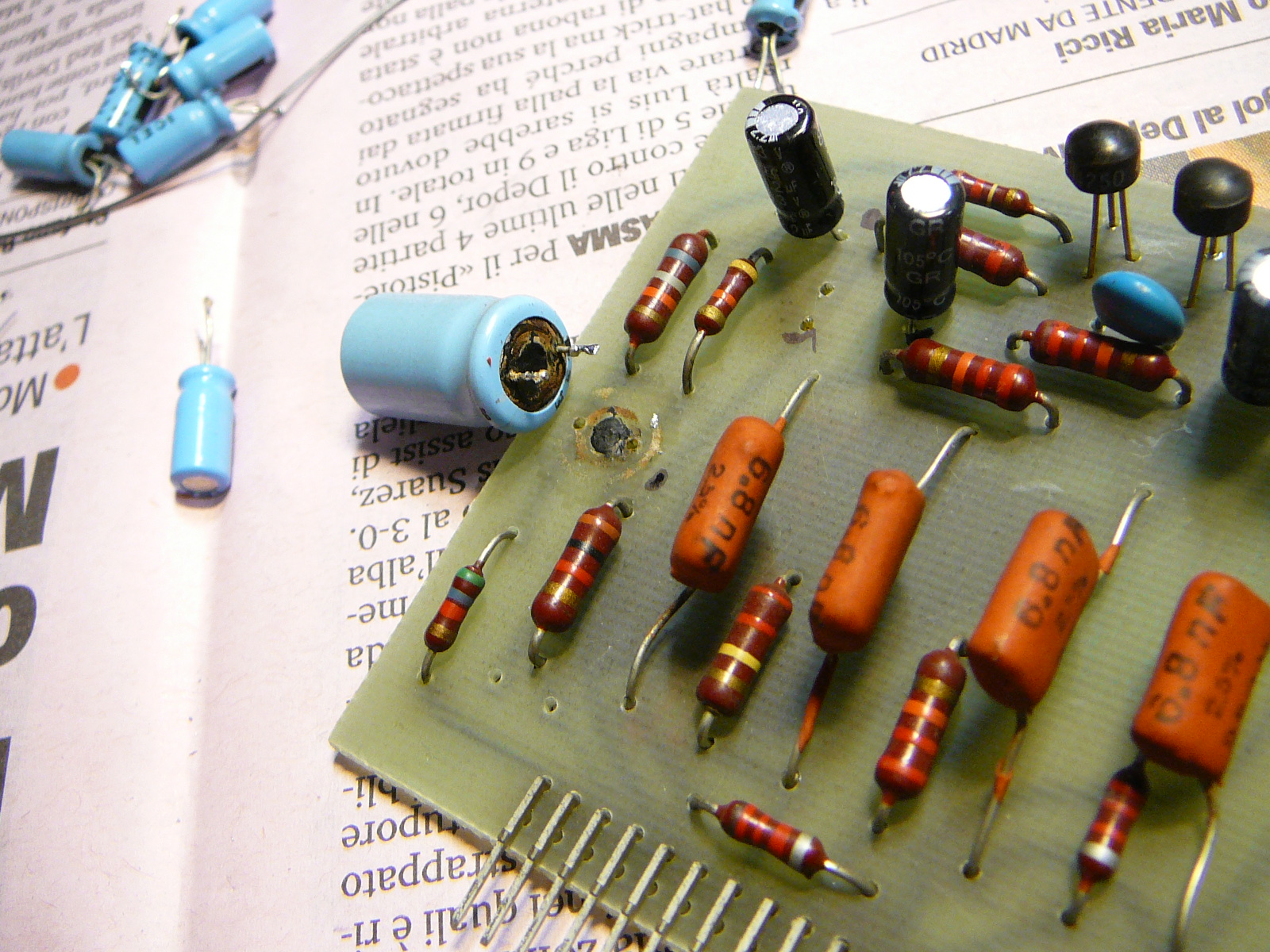

Per evitare futuri tracolli sostituisco tutti gli elettrolitici

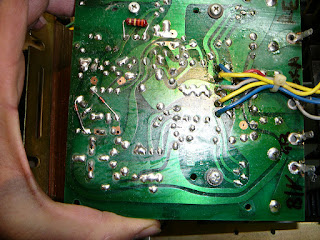

Le saldature vengono corrette



Ora che la sezione pre è corretta si passa ai finali


Qui , come scritto sopra le 2 schede sono leggermente diverse .

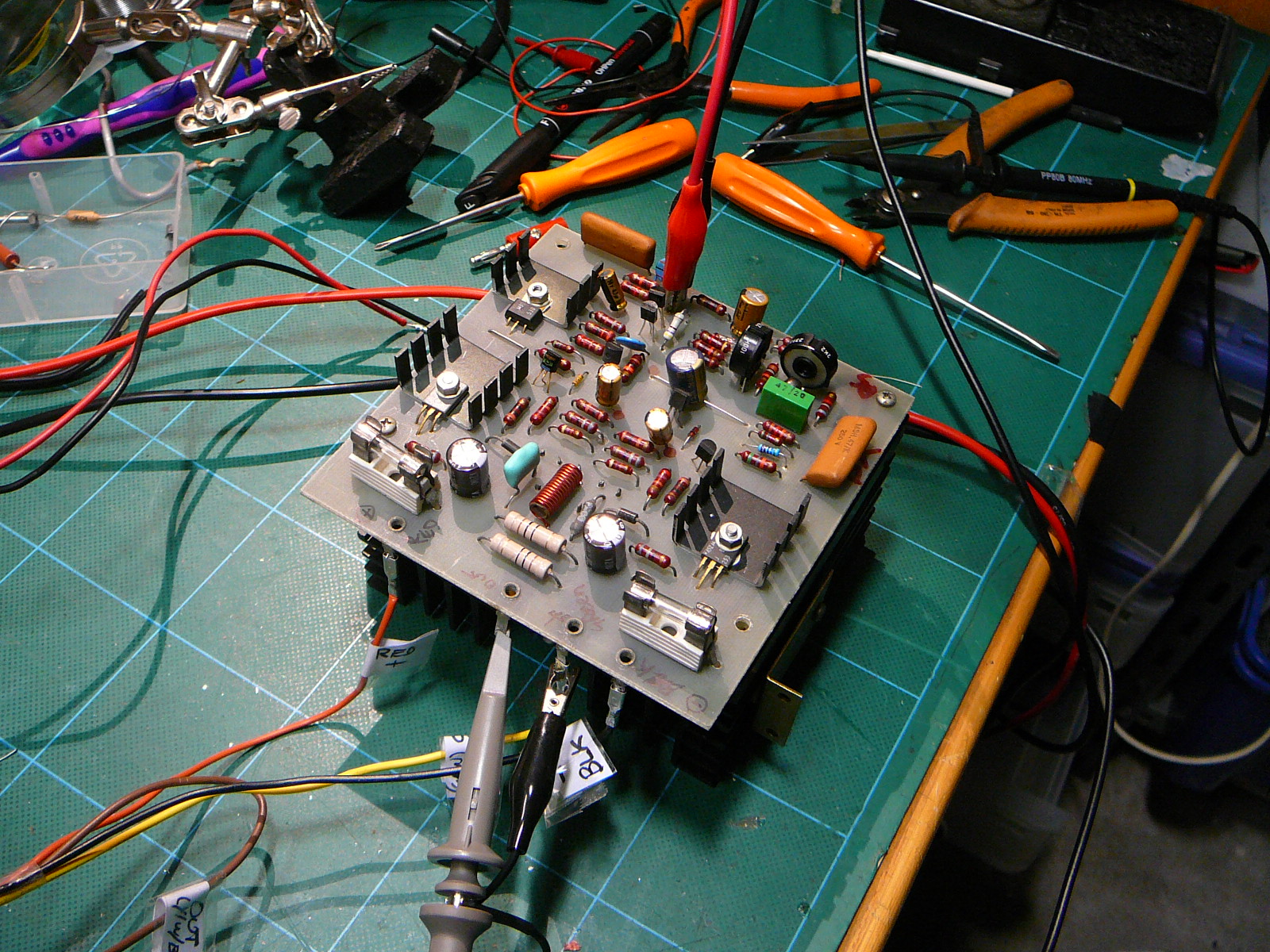

Rimontate le schede inizio a prendere qualche misura ; i canali sono sbilanciati notevolmente e uno non ha la possibilità di azzerare l'offset .


E' impegnativo capire con le schede montate il guasto , è necessario fare la ricerca fornendo alimentazione sulla scheda smontata .

Di questo ampli non ho trovato schema ed info , ho ricavato parte dello schema "sbrogliando" il PCB ; vani i tentativi di richiesta schemi ... segreti industriali.
Anche in questo caso due resistenze fallate impedivano la regolazione e sballavano il segnale in uscita .


le due resistenze sollevate sono quelle guaste .
La simmetria ora è regolabile , anche i 2 trimmer sono stati sostituiti .




Questa la  risposta all'onda quadra.
Fronti veloci e senza oscillazioni .



Ora che le schede finali sono funzionali , sostituisco i grossi condensatori di alimentazione

Le dimensioni dei condensatori moderni sono circa la metà degli originali ; la capacità è stata aumentata dai 7200uF ai 10.000uF

Acquistati con stesso diametro per sfruttare i clamp



I connettori vengono sostituiti , verifichiamo quali sono compatibili per evitare di modificare i fori .

seleziono questi con foro da 12mm che si adattano alla perfezione ed inoltre 2 coppie di morsetti per diffusori .


Sono necessarie nove coppie di RCA .







Questi i morsetti per i diffusori

E' consigliabile inserire dei Jack durante le saldature per evitare che la plastica isolante si sciolga e comprometta la posizione interna del pin femmina , una sorta di radiatore .

Ecco i connettori sostituiti .




Nonostante abbia pulito i potenziometri , presentano delle zone "morte" dove partono scariche ;
I pot  sono montati a pannello e possono essere sostituiti da affidabili ALPS a film . vengono rimpiazzati il Volume , balance e Countor .
Nel caso fossero stati montati sul PCB trovare il compatibile spesso è molto difficile .


Per il balance ho montato il potenziometro con scatto centrale .

Terminato il lavoro , una bella pulita al telaio e frontale .

Qui in compagnia , di un altro pannello "dorato" .


Ora non resta altro che un rilassante collaudo ..




Aggiunto Anti-Bump


Test Finale
