DENON PMA 700Z - Trapianto di Cuore
Questo integrato Denon anni 70 , veramente ben costruito . Le scritte sul pannello sono fregiate , la dotazione di controlli è completa ed altre originali. Intorno al pomelli in alluminio c'è un anello in similpelle elegante e utile. tra le cose curiose c'è la possibilità di inserire un solo diffusore in uscita L o R ; un altra è il pulsante Null balance . permette di trovare l'esatto bilanciamento dei canali anche con sorgenti sbilanciate . Si mette in mono , si preme il pulsate e si varia il balance per trovare il punto in cui il volume diminuisce .In pratica una somma con un canale invertito , più e bassa l'uscita di conseguenza i livelli sono uguali .
I toni hanno 2 frequenze di lavoro selezionabili . Una leva attenua la sensibilità di tre livelli oltre alla leva mute . Si ottiene un uso più gestibile del volume . Due ingressi phono più MC.
L'esemplare sul banco non si presenta bene , l'esterno era trascurato ma non maltrattato , dopo una pulita sarebbe tornato a posto .
Il mio amico riferisce che è in disuso da più anni , è stato portato più volte in assistenza ma non funziona .
Solo utilizzandolo come finale suona ma con forte disturbo .
Dentro è stato piuttosto maltrattato , la scheda controllo ha dei diodi bruciati il relè è corto-circuitato , mancano dei condensatori .Il tutto sotto ricoperto da polvere appiccicosa .
Le schede finali sono state modificate e presentano in uscita un condensatore da 330uF che , non dovrebbe esistere in un simmetria complementare e che , unito in uscita con un carico di 4-8 ohm taglia le basse frequenze sotto i 120-60 Hz ....
i finali sono originali , ottimo
Dopo un lavaggio , ripristino di tutte le schede , ripristino di tutte capacità , corrette le saldature ,pulizia di tutte le parti meccaniche la macchina si presenta in ordine .
Le schede sono numerose e quelle della parte preamplificatore sono locate e bloccate sulla parte frontale, sono sia sotto che sopra non è facile sostituire le parti senza smontare le schede dal telaio.
I moduli finali sono facilmente accessibili e possono essere sostituiti piuttosto velocemente .

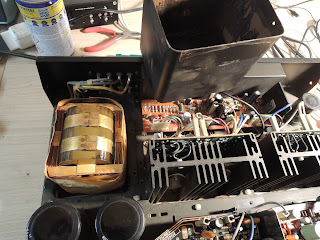

Dopo la sostituzione ed il controllo il primo test va a buon fine ma , i segnali sono tormentati da ronzio perpetuo , entra forte sia nel pre che nel finale.Anche utilizzando ed alimentando separatamente le sezioni il ronzio rimane .
La cosa in comune è l'alimentatore , sia i diodi che le celle di filtro svolgono il loro lavoro .
Alimento il tutto con un altro trasfo esterno . Inizio dal solo finale , è sufficiente un trasfo duale da 20V,un ponte , 2 capacità e tanto sbattimento
Tutte le modifiche che hanno inserito i riparatori precedenti erano tentativi di diminuire il ronzio causato dal trasfo ..forzare il relè a causa della dc presente in uscita , mettere filtri in uscita del finale
Questo amplificatore non può rimanere sullo scaffale in attesa di essere fatto a pezzi o nella speranza di trovare un donatore .
Le misure permettono di inserire un toroidale da circa 400VA con 2 doppi secondari +/- 35V per la sezione finale e +/- 15 per la sezione pre e servizi .
Il trasfo che estraggo ed il case è pieno di ruggine e scorie di vernice , pulito sgrassato e trattato con antiruggine .
 |
| Test Trasfo |
Il trasfo viene bloccato nel case con l'aiuto di materiale smorzante e polistirolo .Il tutto ben compresso
Finalmente l'ampli ha il meritato silenzio . tutte le funzioni (tranne il rumble che mi farà smontare di nuovo il pannello) svolgono il loro dovere .
Un ottimo amplificatore .
Nel catalogo DENON era mostrato il compagno ideale di questo integrato .
I Vu-meter mostrano oltre al campo radio il livello in uscita dall'integrato .
Buona Musica
