Hirtel 4040 A

Con mio rammarico questi ampli made in Italy , nei primi anni 70' li avevo snobbati , confesso che data inesperienza e letture sbagliate mi sono perso ampli che erano nel budget delle mie scelte ; in realtà poi cascavo sempre nei pioneer ed akay incantato dai display fluorescenti .


L'Hirtel 4040A è piuttosto elegante:, fianchetti in legno , bel frontale in alluminio spazzolato . Pomelli in alluminio .Gli switch si commutano decisi con una piacevole resistenza .Il nero mi è preferito , discreto , al suo posto ...






Si presenta in buone condizioni estetiche ma ha qualche normale acciacco elettrico dovuto all'età .

In rete c'è poca informazione su questo ampli , un signore ha dedicato qualche pagina con curiose informazioni su questa azienda torinese .

Ne approfitto per lasciare qualche altra foto e info per altri appassionati .

Le schede finali sono separate e pilotano 2N3055 . Sono tutti di fattura diversa , gli originali sono motorola .Gli altri sono comunque genuini e d'epoca

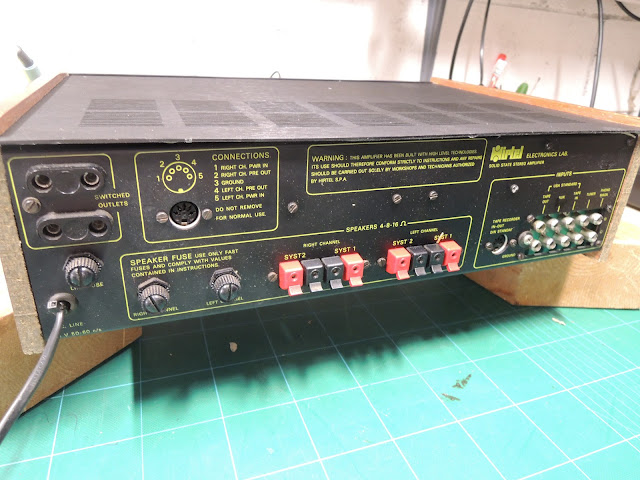

La scheda phono è collegata direttamente al pannello RCA posteriore , poi tramite un flat cable vengono inviati i segnali al selettore di ingresso .


Condensatori livellamento

L'esemplare ha conservato e conserverà la dotazione originale. Vengono sostituiti solo pochi condensatori , il potenziometro del volume sbilanciato e corrette le saldature .Puliti i pot e gli switch.
Chiudiamo un occhio per le prese RCA .
Suono frizzante e asciutto per questo Hirtel , piacevole ascolto anche dopo molte ore.
