YBA 3 preamplificatore linea - MM - Sound Of Silence

YBA 3 preamplificatore linea - MM

Questa elettronica o meglio , questo marchio , non è molto facile da incontrare .
Sarà per una limitata diffusione oppure perché i guasti sono rari . Inoltre , sulla rete , non ho trovato quasi nessuna info . sarebbe stato interessante avere una descrizione o meglio lo schema ma nada .
Alcune foto :



Pre-Ampli piuttosto essenziale con pochi controlli , 4 ingressi linea ed un phono .
Una livrea elegante e minimalista , nessun interruttore di alimentazione , 5 switch che commutano gli input e regolazione volume separata .
Curioso ma , sicuramente con la giusta intenzione , il cavo di rete di alimentazione passa sotto lo chassis ed entra in un foro per arrivare sotto al trasfo senza viaggiare all'interno del pre .

La cosa più interessante  per i tecnici è  l'interno :
Le capacità sono 9 da 4700 uF , sono più che sufficienti per un buon finale


L'elettronica purtroppo è tutta celata dietro a quelle scatolette resinate.
Non è possibile capire la circuiteria/configurazione utilizzata ,inoltre anche i valori dei condensatori sono cancellati e così anche le sigle di due operazionali .
Difficile quindi in caso di guasti ai moduli riportarli in vita se non direttamente da YBA (ed immagino con costi ben poco favorevoli) . sperando sia ancora disponibili..
La componentistica utilizzata , almeno quella visibile ,è tutta prestigiosa compresi gli RCA .

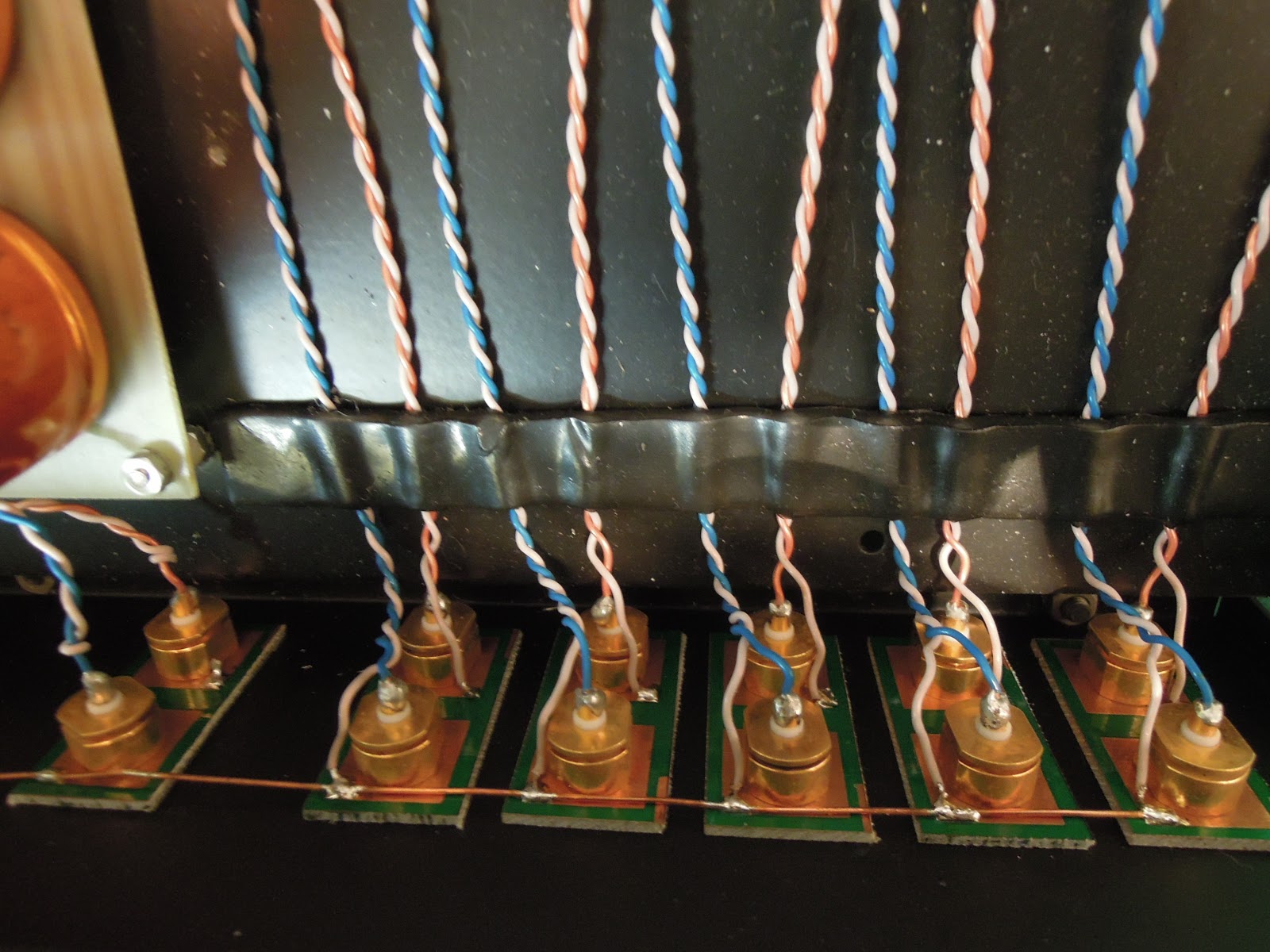

Una cosa curiosa i cavetti unipolari che partono dagli rca :
il polo caldo ed un filo bianco sono twistati tra loro ma saldati solo all'origine . Una sorta di "calza"  , arrivano sino agli switch e rimangono lì senza collegamento .
E' utilizzata una grande quantità di "pongo" o che qualcuno chiama bluetac. Utilizzati sia per bloccare i fili e sugli switch . Motivo a me sconosciuto .

Quando scollego il pre dalla rete questo continua a suonare per la durata di 4/5 minuti ; le capacità hanno un'ottima riserva .





Il pre è in riparazione perchè gli switch sono diventati inaffidabili , alcuni interrompo il segnale .

Essendo poi in configurazione a cascata dove il segnale entra in uno switch e corre al seguente è sufficiente che uno solo faccia le bizze per interrompere il percorso .

I deviatori sono montati in cascata ; quello a dx è il primo pezzo sostituito


Visto il prestigio del pre , ho cercato uno switch un poco fuori dal coro con caratteristiche elettriche e meccaniche affidabili .
La scelta è stata Produttore: TE Connectivity / Alcoswitch  con contatti in argento , resistenza molto bassa e 50.000 operazioni assicurate . Costano 4/5 volte quelli standard ma soldi ben spesi  .

Il lavoro è piuttosto scomodo , i fili sono piuttosto rigidi e lo spazio limitato .

sostituiti tutti i 5 switch

Risistemato il "pongo" originale .


Terminata la sostituzione , vista la rarità e singolarità del pre lo ho voluto ascoltare con comodo in casa .
La prima cosa che collaudo prima dell'ascolto è il rumore e hum dello stadio phono .
ASSOLUTO SILENZIO !
E' la prima volta che mi capita un ingresso phono silenzioso come un input ad alto livello , le premesse sono ottime .
L'ascolto con giradischi presenta un suono moooolto dettagliato , separazione eccezionale che allarga la scena , bella ampia e corposa .
Molto equilibrato agli estremi di banda e grazie all'assenza di rumore anche nei piani musicali si riesce a recepire ogni piccolo respiro strumentale .
Ovviamente anche con l'ascolto di CD le prestazioni sono al top .
Forse avrei fatto meglio a restituirlo subito ...
