DYNACO ST-70 Riparazione
DYNACO ST-70 Riparazione

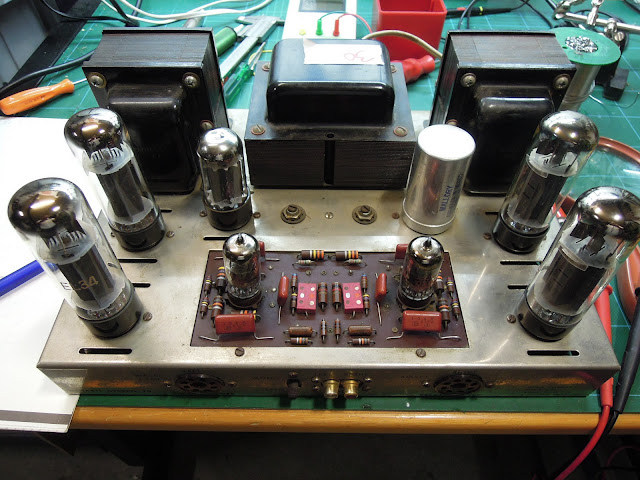

E' stato acquistato in USA ; il proprietario riferisce che non suona ,si illuminano le valvole ed emette Hum .
E' la versione originale , monta valvole driver 7199 non più disponibili da diversi anni .
Essendo costruito per mercato americano necessità di trasfo 220V>110V
ma ,per sapere in che modo , bisogna sbrogliare lo schema .
Il Diodo al selenio è stato cambiato con 1n4007 = OK
Alimentando si illuminano i filamenti , manca HT . Ronzio in uscita .
Non è presente nessuna tensione dopo la valvola rettificatrice .
Al posto della valvola raddrizzatrice , inserisco 2 diodi da 1000V/1A sufficienti per sopportare la tensione dei secondari .
Per compensare la caduta sulla valvola dovrei mettere 2 diodi in serie per ogni capo del secondario .
Aggiungo anche una resistenza da 50 ohm per evitare rischi in caso di sovraccarico .
qualcosa che abbia fatto saltare la raddrizzatrice potrebbe guastare qualcosa d'altro .
Sostituisco anche queste 2 capacità elettrolitiche che filtrano la tensione di bias .
Ci sono questi 2 condensatori a disco ; sono collegati al centrale del trasfo che alimenta le griglie . Uno per canale , hanno un capo comune . Quello a sinistra è decisamente in corto .
Sostituisco con 2 moderni .
Riaccendo , sono presenti HT , da verificare il valore corretto .Spengo e riaccendo per accomodare i punti di misura , Salta resistenza installata dopo il rettificatore a diodi .
I trasfo hanno la giusta resistenza quindi sono sani . La velocità con cui è bruciata la resistenza potrebbe indicare dispersione nella capacità di filtro .
Attraverso capacimentro non è possibile accertarsi al 100% delle condizioni di questi filtri . Una prova più concreta sarebbe alimentarli in alta tensione e misurare la corrente di leaking .
Visto che supera i 50 anni ,ed i condensatori raggruppati nella lattina sono spesso causa di corto e, non ho un QUAD cap a disposizione da sostituire , ne facciamo uno con 4 condensatori da 47uF/450 V .
Mentre attendo qualche diodo che sopportino 1000 volt , ho sbrogliato la modifica .
Sono stati fatti 4 tagli e 4 ponticelli ; riportandola sullo schema appare che sono stati fatti i collegamenti per rendere compatibile la scheda con altri tipi di valvole .
Quella adoperata da Dynaco , quando non era più disponibile LA 7199 è la 6GH8A (6U8/ECF82...) la ricerca in rete conferma che sono compatibili eseguendo la modifica sotto :
Resta da capire perchè le valvole in dotazione siano delle 7199 che andrebbero senza modifica .
Le uniche 7199 prodotte sembra siano le sovtec che però non sembrano utilizzare lo stesso pentodo originale ma comunque è (dicono) compatibile direttamente .
Devo verificare le 7199 a corredo .
Sostituite le valvole pilota con 6GH8A , misurate HT e regolato bias .
Suona con piccoli disturbi (CH sx); pulizia approfondita zoccoli OK .
Per renderlo più sicuro in attesa dei CAN CAPS , inserisco la batteria di condensatori temporanea in un sacchettino .
Mentre suona a e si scalda fatta un poco di pulizia al telaio
 |
| Prima. |
 |
| Dopo |
Regolato il Bias dopo circa 1h , suona una meraviglia .
➽CliCk ➼ Live! ⦽👻
Non resta che sostituire i condensatori con quelli doppi , sistemarne uno al posto dell'originale e l'altro sotto lo chassis . Di seguito qualche misura .

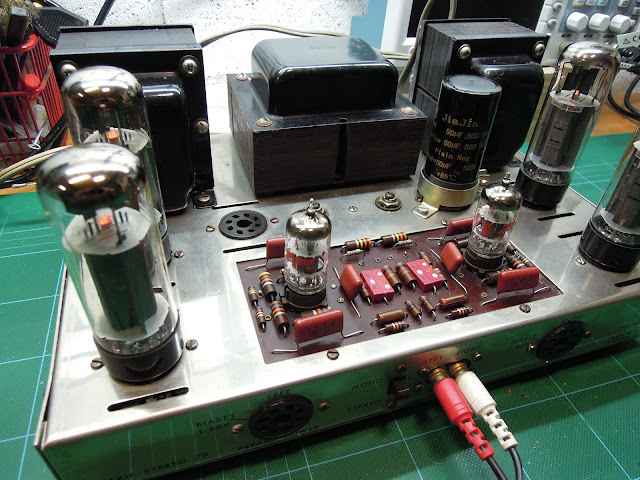

Sostituita la capacità di filtro "4Caps" con 2 capacità doppie
2*50uF / 550V + 2 *32uF /550V
La più grande è stata assemblata al posto di quella originale , l'altra da 32uF ha trovato alloggio nella parte inferiore .
Ho utilizzato i classici clamp per fermare la capacità superiore , quelle originali erano provviste di linguette che venivano inserite nelle fessure .
A questo punto il lavoro è terminato e , mi sto godendo questo ottimo amplificatore .
La resa è ottima , voci belle limpide e bassi presenti con un bel "punch" , assolutamente silenzioso , non è presente nessun fruscio o hum .
Un trasfo 220>110 da almeno 3/400W è raccomandato per ottenere il pieno delle prestazioni senza andare in clipping .
Buon ascolto
